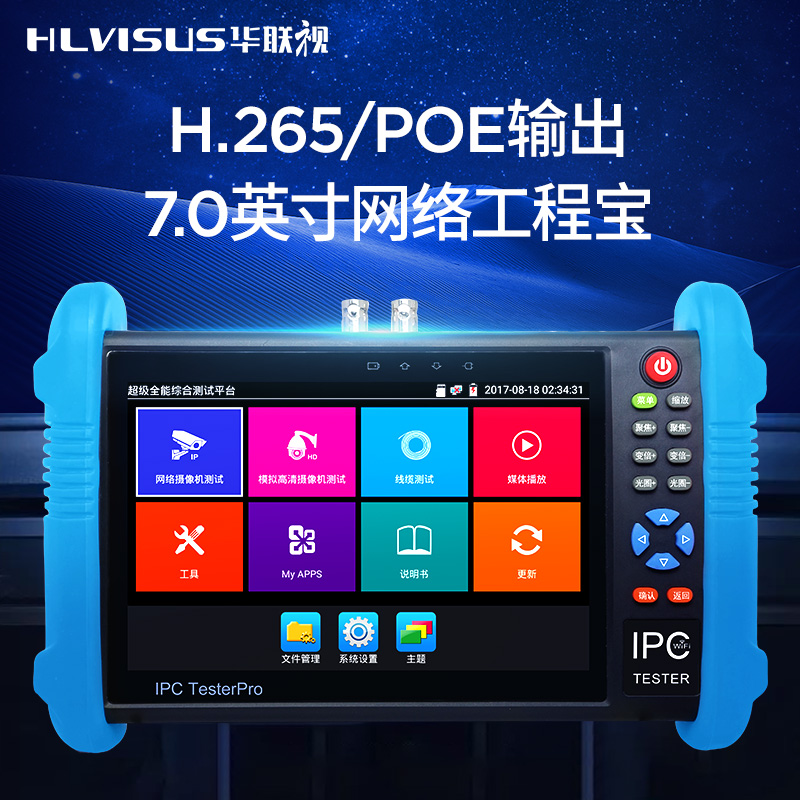

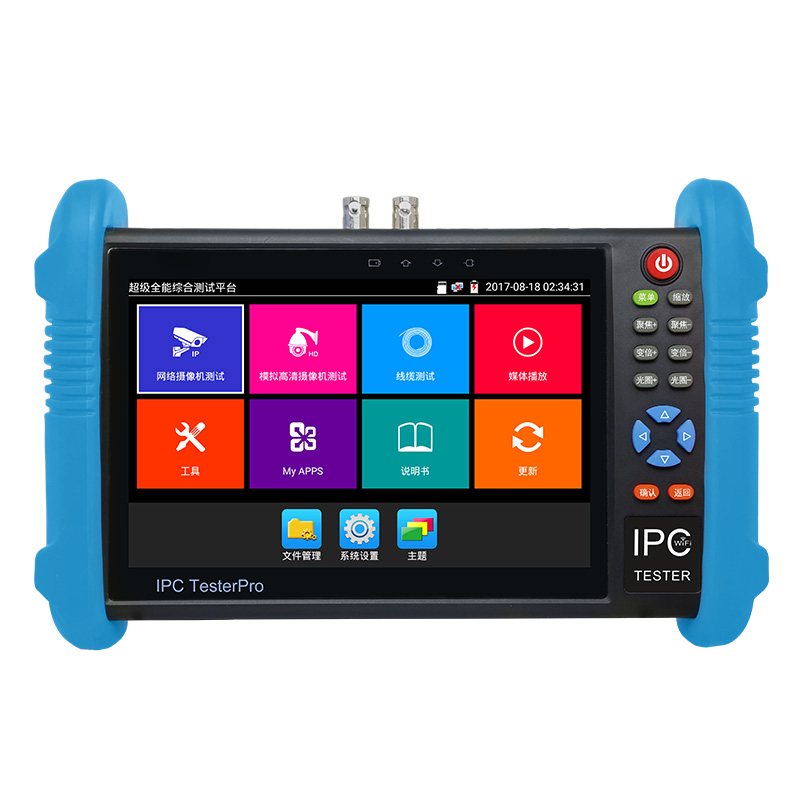

工程宝监控测试仪7寸多功能网络数字摄像头工程宝维修工具 HL-9800P
一、新增功能1. 7英寸1920x1200高清全视角IPS屏+全新系统,更清晰更新流畅。2. 智能快充,充满只需约2.5小时,充电10分钟,施工半小时。3. 支持H.265、4K主码流测试,1200W网络摄像机测试。4.
一、新增功能
1. 7英寸1920x1200高清全视角IPS屏+全新系统,更清晰更新流畅。
2. 智能快充,充满只需约2.5小时,充电10分钟,施工半小时。
3. 支持H.265、4K主码流测试,1200W网络摄像机测试。
4. 升级版极速ONVIF,支持镜头模拟、镜头对焦测试、生成测试报告、支持音频测试等更多功能。
5. 升级同轴高清4.0,TVI8MP,CVI8MP,AHD8MP,EX-SDI8MP。
6. 海康大华测试工具支持批量激活,批量修改IP,新增自定义修改通道名称。
7. 多路预览,可同时支持16路摄像机实时预览。
8. 模拟高清电平综合测试,参考值,阀值比对,支持一键生成测试报告。
9. 12V电源检测,可针对摄像机电源的电压,电流和功率测量。
10. 增强型寻线器,数字+模拟两种模式,全新系统。
11. 新增BNC衰减测试,实时测试同轴线缆衰减值。
12. TDR断点和短路测试,曲线图和数值同时显示,更精准。
13. 数字万用表,数值和仪表盘同时显示,支持一键生成测试报告。
14. 新增录像计算工具,可计算录像时间和磁盘空间所需大小。
15. 创新同轴高清视频传输质量测试。
16. HDMI输入,最高分辨率1080P 60FPS。
17. 48V/25.5W POE供电输出,12V 3A供电输出。
18. PoE、DC12V电压及功率测试。
二、产品概述
9800测试仪是网路通公司专门针对新一代H.265、4K高清网络摄机安装和维护而研发的测试工具。H.265/H.264编码摄像机,主码流测试分辨率高达4K。升级7英寸1920x1200 IPS全视角IPS电容触摸屏,使用全新系统,测试画面更加清晰流畅。它同时兼顾了模拟、同轴高清监控快球和摄像机测试。
仪表内置极速ONVIF,自动登录播放图像、生成测试报告、跨网段测试等;支持POE供电输出及测试;内置网络测试工具;支持HDMI高清数字信号输入,最高分辨率支持1080P;同时支持HDMI输出;同屏异显功能,网络及模拟摄像机同时测试;支持创建WIFI热点;优化操作,下拉菜单和快捷菜单,使用更加便捷;CVBS回路测试,测试BNC线缆通断;全新系统,可直接安装摄像机APP客户端;TDR线缆断点和短路测量、网线测试、寻线器等线缆测试功能;红光源、光功率计等光纤测试功能;带隔离保护的数字万用表;LED灯夜晚照明、DC12V电源输出、USB5V充电宝等功能,提高安装和维护人员工作效率。
三、产品功能
1. 采用7英寸1920x1200 IPS高清全视角IPS电容式触摸屏,亮度更高,摄像机图像显示更清晰;NEW
2. 全新硬件解码,支持H.265解码。摄像机在H.265/H.264编码模式下,主码流测试图像分辨率高达4K,可测试1200W网络摄像机;NEW
3. 升级版ONVIF一键生成摄像机测试报告,包含摄像机IP地址、分辨率、编码等相关信息;支持多网段测试;新增自定义修改通道名称,支持网络球机PTZ控制;NEW
4. 新增Onvif和同轴高清视频传输质量测试,对焦信息功能,镜头模拟功能,模拟不同摄像机镜头不同大小焦距的画面显示区域,指导选购镜头。NEW
5. 支持同轴高清4.0,TVI8MP、CVI8MP、AHD8MP,EX-SDI8MP摄像机图像测试、同轴视控及菜单调用,支持拍照、录像、放大,回放;NEW
6. 支持HD-SDI/EX-SDI/3G-SDI摄像机图像测试,支持拍照、录像、放大,回放;
7. 模拟高清电平综合测试,硬件高速采样和处理技术,精准测量视频峰峰值、同步电平和突发电平,一键生成测试报告,综合同轴高清、模拟视频,一键链接,一键出图。NEW
8. 新款海康测试工具,支持批量激活、批量修改IP,修改用户名密码等参数,新增自定义修改通道名称,三种字体大小随意调节,摄像机时间可自定义位置显示,更方便。可恢复出厂设置等。NEW
9. 新款大华测试工具,支持批量激活大华摄像机,批量修改IP地址,新增自定义修改通道名称,可修改用户名、密码等参数;NEW
10. 多路预览,最高支持16路摄像机同时预览,一键链接到onvif播放图像。NEW
11. 12V电源测试,可针对摄像机电源的电压,电流和功率测量。实时监控12V电源给摄像机供电时的工作状态,一键生成测试报告,保存测试数值。NEW
12. 支持CVBS回路测试,仪表回路发送及接收CVBS彩条信号,快速测试BNC线缆;NEW
13. 模拟视频图像显示、PTZ云台控制、图像放大、拍照、录像、回放等功能;
14. 支持HDMI高清数字信号输入,最高分辨率可达1080P。支持图像显示、录像、拍照和回放。同时支持HDMI信号输出,可将当前屏幕显示内容通过输出,输出分辨率可自行切换720P或1080P;NEW
15. 支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试;
16. 首创视频电平测量功能,测量模拟视频信号的峰峰值、同步电平、突发电平;
17. 新增PPPOE拨号功能,可进行PPPOE拨号上网检测;NEW

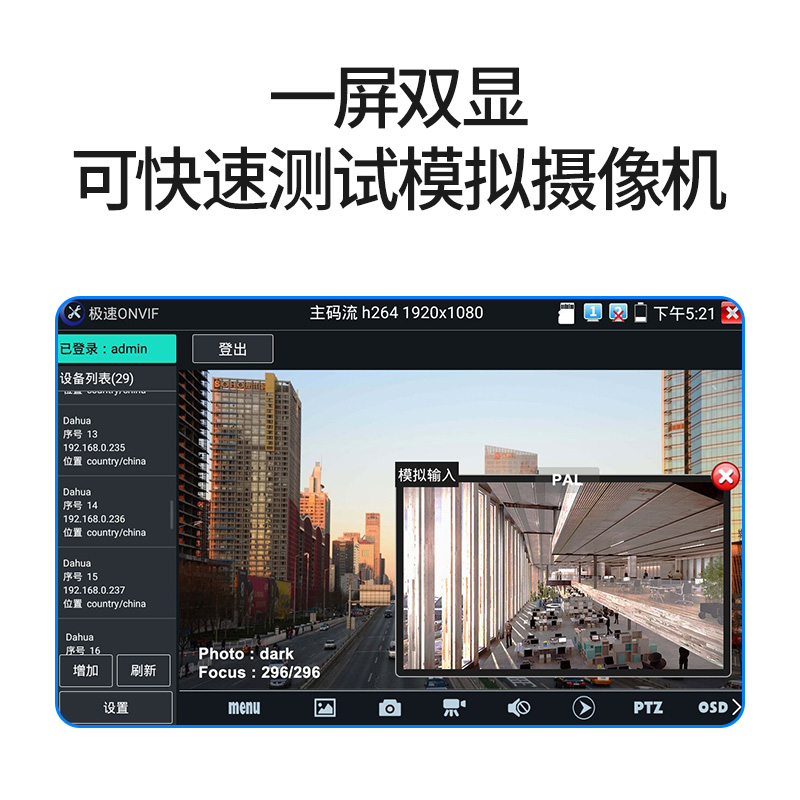

18. 一屏双显,网络摄像机和模拟摄像机同时测试;NEW
19. 快捷下拉菜单,一键开启相关功能。自定义快捷菜单,按键立即呼出菜单,减少繁琐操作;NEW
20. 内置无线WIFI功能,可测试无线网络摄像机,支持创建WIFI热点;NEW
21. 屏幕投影功能,安装工程宝屏幕投影APP,或在PC端和手机端安装VLC播放器,实时接收工程宝屏幕画面,方便监控安装人员共享信息;NEW
22. 一键视频自动扫描摄像机IP并跳转至ONVIF,自动登录播放摄像机图像;NEW
23. 主题功能自定义功能图标、桌面及应用界面背景;NEW
24. IP探索增强版,更快、更准!盲测,未知IP摄像机秒出IP地址;
25. 全新系统,可自行安装运行IPC厂家的手机或平板移动客户端软件,也可安装APK格式QQ、微信或其他应用;NEW
26. 测试PoE交换机、 PoE摄像机等设备电压及功率,测试DC12V电源输入、仪表本机DC12V输出的电压及功率;NEW
27. 支持快速截图功能,长按确认键截取屏幕画面,用于保存各类测试报告或快速截图摄像机画面;NEW
28. 仪表可旋转180度显示,便于网线和电源线的连接;
29. 支持网络PTZ控制功能(ONVIF),手势上下左右等滑动,控制云台转动;
30. 支持4K高清视频录像文件播放;NEW
31. 增强型寻线器,全新外观,指示灯+旋钮式音量调节键,科技感更强;数字+模拟两种模式,全新数字模式,抗干扰能力更强劲,拒绝杂音,寻线更精准;NEW
32. BNC衰减测试,硬件高速采样处理技术,实时测试同轴线缆衰减值。即插即用,参考表格比对。NEW
33. 全新TDR断点和短路测试,曲线图和数值同时显示,可对曲线图进行缩放和移动,移动标杆,更准确定位线缆故障点。NEW
34. 网线TDR测试,测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数;NEW
35. 增强型网线测试,测试网线、电话线排序及通断,测试盒有特殊编号(需定制),可进行线头查找
36. 可同时综合TDR线缆断点和短路测量、数字万用功能、光功率计、红光源故障定位等功能;
37. PoE电压测量、PING、IP地址扫描、端口闪烁、等网络测试功能;
38. PoE DC48V 电源输出,最大功率25.5W;
39. 12V 3A直流电源输出;
40. 5V 2A电源输出,可作为手机充电宝功能;
41. 音频输入和输出功能;
42. 手电筒、计算器、音乐播放器等应用工具;
43. 应用软件支持客户自行升级更新;
44. 大容量聚合物锂电池供电,工作时间长达10小时。
四、技术指标
产品型号 | HL-9800P 【*】型号可选 |
显示屏: | 7寸,IPS高清全视角IPS电容式触摸屏,分辨率1920x1200 |
网络端口 | 10/100/1000M 自适应,RJ45 |
WIFI | 内置无线WIFI,速率150M,接收无线网络摄像机图像等。 |
H.265主码流测试 | 硬件解码,支持H.265主码测试摄像机图像,最高分辨率4K,可测试1200W摄像机 |
一屏双显 | 网络和模拟摄像机同时测试。 |
IP摄像机测试 | ONVIF(带PTZ云台控制),ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。 |
镜头模拟 | 模拟“2.8/3.6/4/6/8/12/16/25mm”镜头画面显示区域。 |
对焦信息测试 | 摄像机对焦信息,传输信号质量,图像质量测试。 |
IP探索 | 全网段寻找摄像机IP地址 |
极速ONVIF | 自动登录播放图像,支持修改IP地址,通道名称,生成测试报告等。 |
海康测试工具 | 海康摄像机批量激活,批量修改IP,自定义修改通道名称,可修改用户名、密码等参数。 |
大华测试工具 | 大华摄像机批量激活,批量修改IP,自定义修改通道名称,可修改用户名密码等。 |
SDI2.0视频信号测试* | 1路HD-SDI/EX-SDI IN BNC输入,分辨率支持720p 25/30/50/60fps,1080p 25/30/50/60fps,1080i 50/60fps, EX-SDI:2560*1440P 25/30FPS,3840*2160P 25/30Fps |
TVI 4.0视频信号测试* | 1路TVI IN BNC输入,分辨率支持720p 25/30/50/60fps, 1080p 25/30fps, 2048x1536p 18/25/30fps , 2688x1520p 15fps , 2560x1440p 15/25/30fps , 2592x1944P 12.5/20FPS/ 3840 x 2160 15 FPS |
CVI4.0视频信号测试* | 1路CVI IN BNC输入,分辨率支持720p 25/30/50/60fps, 1080p 25/30fps , 2560x1440p 25/30 fps/ 3840 x 2160 12.5/15 FPS |
AHD4.0视频信号测试* | 1路AHD IN BNC输入,最高分辨率支持720p 25/30fps,1080p 25/30fps , 2048x1536p 18/25/30fps , 2560x1440p 15/25/30fps , 2592x1944P 12.5/20FPS,3840 x 2160P 15FPS |
模拟高清电平综合测试* | 测量视频信号的峰峰值、同步电平、突发电平。参考值,阀值对比,支持一键生成测试报告。 |
CVBS视频信号测试 | 1路Video IN BNC输入,1路Video OUT BNC输出,支持PAL/NTSC制式 |
CVBS视频信号电平测量 | 测量视频信号的峰峰值、同步电平、突发电平。 |
视频图像放大 | 支持模拟视频图像放大,IP网络摄像机图像放大和移动。 |
视频拍照、录像、相片浏览、录像回放 | 对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。 |
网线TDR测试 | 测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数 |
HDMI输入* | 一路HDMI输入,分辨率支720x480P/60fps720x576P/60fps,1280x720P/25/30/50/60fps,1920x1080P/25/30/50/60fps,1920x1080I/50/60fps,800x600P/60fps,1024x768P/60fps,1280x1024P/60fps。 |
HDMI输出 | 一路HDMI输出,分辨率1920*1080P。 |
PoE电源输出 | 48V PoE电源输出,最大功率25.5W。 |
DC 12V电源输出 | 输出12V 最大直流电流约3A,为摄像机提供临时工作电源 |
USB 5V电源输出 | 5V 2A电源输出功能,可作为手机充电宝功能。 |
主题功能 | 自定义功能图标、桌面及应用界面背景,修改界面滑动效果。 |
同屏异显 | 可开启HDMI输入小窗口,屏幕可同时显示HDMI输入信号及网络摄像机等信号。 |
下拉菜单 | PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。 |
音频测试 | 输入一路音频信号,测试声音是否正常,可录音保存。一路音频输出,用于连接耳机。 |
云台控制测试 | 支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议 |
彩色图像发生器 | 通过视频OUT端口,发送PAL/NTSC多制式彩条。 |
UTP网线测试 | 测试任意两线或两线以上的网线,屏幕上显示连接顺序和网线编号。 |
协议代码捕捉 | 内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。 |
网络测试功能 | IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。 |
电 源 | |
外接电源 | DC 12V(2A) |
电池供电 | 内置7.4V聚合物锂电池,容量5000mAh |
充 电 | 智能快充,充满约2.5小时,一次充电完成可正常使用10小时 |
系统参数 | |
操作设置 | 电容触摸屏,中文、英文OSD菜单,可选 |
自动待机 | 关闭/5-30分钟 |
工作环境及规格 | |
工作温度 | -10℃---+50℃ |
工作湿度 | 30%-90% |
外形尺寸 | 240mm x 154mm x 46mm / 620g |
注“*”标星号的为可选模块!以上数据仅供参考,如有变动恕不提前通知。
